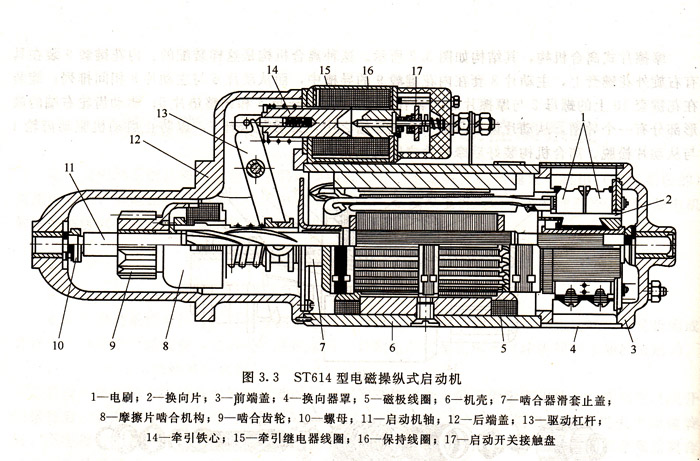

圖3.3所示為柴油發電機所用的ST614型啟動機的結構圖。它由串激式直流電動機作啟動機，其功率為5.3kW，電壓為24V，此外，還有電磁開關和離合機構等組成部件。

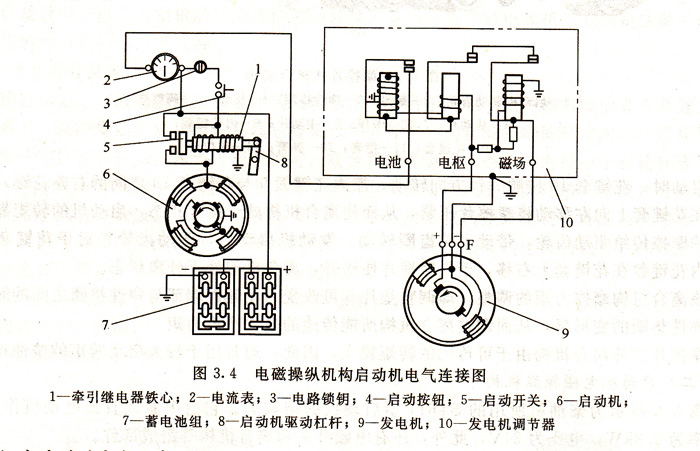

圖3.4 為電磁操縱機構啟動機電氣接線圖。啟動時，打開電路鎖鑰（即電路開關），然后，按下啟動按鈕4，電路接通，于是電流通入牽引電磁鐵兩個線圈，即牽引電磁鐵線圈和保持線圈，兩個線圈產生同一方向的磁場吸力，吸引鐵心左移，并帶動驅動杠桿8擺動，使啟動機的齒輪與飛輪齒圈進行嚙合。鐵心1繼續向左移，于是，啟動開關5觸點閉合，啟動直流電動機電路接通，直流電動機開始運轉工作，同時與啟動開關有并聯的牽引線圈被短路失去作用，牽引繼電器由保持線圈所產生磁場吸力保持鐵心位置不動。啟動后，應及時松開啟動按鈕，使其回到斷開位置，并轉動電路鎖鑰，切斷電源，以防啟動按鈕卡住，電路切不斷，牽引繼電器繼續通電。此時，由于電路已切斷，保持線圈磁場消失，在復位彈簧的作用下，鐵心右移復原位，直流電動機斷電停轉。同時，齒輪驅動杠桿也在復位彈簧的作用下，使齒輪退出嚙合。
